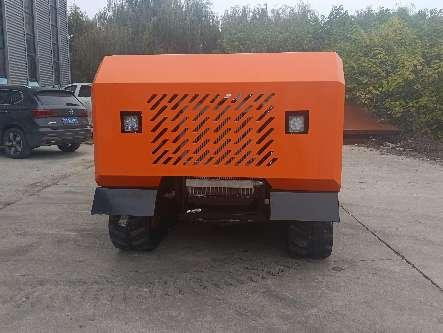

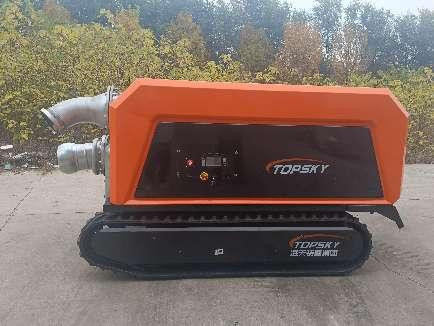

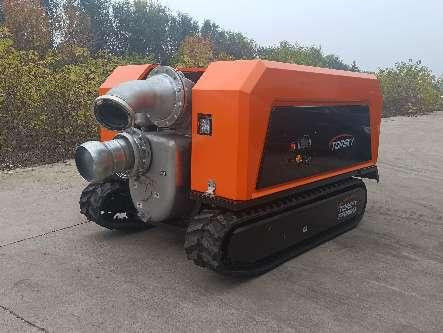

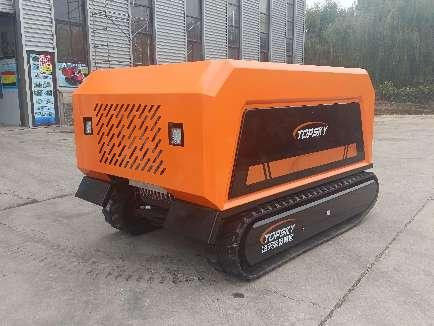

Ενσωματωμένο ρομπότ αποχέτευσης και κατεδάφισης

Το ενεργειακό τμήμα του ρομπότ αποστράγγισης κυματιστή RXR-Q220D αποτελείται από διάφορα εξαρτήματα όπως κινητήρας, θήκη μεταφοράς, υδραυλική αντλία και υδραυλικό συμπλέκτη.η κύρια λειτουργία του υδραυλικού συμπλέκτη είναι να εμποδίζει την περιστροφή της αντλίας νερού παθητικά όταν δεν έχει εκπομπήΩς βοηθητική πηγή ενέργειας, η υδραυλική αντλία προμηθεύει κυρίως λάδι στον κινητήρα υδραυλικής κίνησης.παρέχει επίσης ενέργεια για την εναλλαγή της βαλβίδας κενού της αντλίας αυτοεξάπλωσηςΌταν η αντλία νερού αρχίζει να λειτουργεί, το κενό στο εσωτερικό του σώματος της αντλίας επιτυγχάνεται με την ενεργοποίηση της υδραυλικής βαλβίδας για να επιτευχθεί ο σκοπός της αυτοεξάπλωσης.

Η αντλία κενού είναι μια αντλία κενού χωρίς λάδι και δεν απαιτεί λιπαντική ύδατος ή λάδι.η αντλία αυτοεξάπλωσης και η αντλία κενού λειτουργούν ταυτόχροναΗ αντλία κενού έχει λειτουργία αυτόματης εκκίνησης-αποστολής.Όταν η αρνητική πίεση στον αγωγό εισόδου της αντλίας αυτοεξάπλωσης είναι χαμηλή, η αντλία κενού θα ενεργοποιηθεί αυτόματα. Αυτό ξεπερνά το μειονέκτημα των προηγουμένως χρησιμοποιούμενων αντλιών υποβοηθούμενων από κενό που χρησιμοποιούνται στην αγορά,όπου η αντλία κενού λειτουργεί πάντοτε ταυτόχρονα με την αντλία αυτοεξάπλωσηςΑυτό το μειονέκτημα είναι πιθανό να προκαλέσει την πλημμύρα της αντλίας κενού με νερό και να υποστεί ζημιά λόγω της λειτουργίας της κόπωσης.

Π Διάσωση από πυρκαγιά σε μεγάλες πετρελαϊκές και χημικές επιχειρήσεις

Π στον τομέα της αστικής πυρκαγιάς·

Ι στους τομείς της αποστράγγισης, της αντοχής στην ξηρασία, της διάσωσης από νάρκες, της πρόληψης των δασικών πυρκαγιών, της αποστράγγισης των υπόγειων αποχετευτικών σωλήνων των αυτοκινητοδρόμων και των γεφυρών, της άρδευσης κλπ.

Π στον τομέα της ταχείας παροχής οικιακού νερού κατά τις ξαφνικές καταστροφές, κατά τη διάρκεια πολέμου, κατά τη μόλυνση των πηγών νερού και κατά τη διάρκεια μεγάλων επιδημιών·

Π Εξάλειψη κινδύνου από δεξαμενές

Ως ενότητα πρόσληψης νερού για απομακρυσμένη παροχή νερού

• ★Απευθείας κίνηση της αντλίας νερού, υδραυλική κίνηση, με υδραυλικό συμπλέκτη:
• Το τμήμα ισχύος του ρομπότ αποστράγγισης RXR-Q220D αποτελείται από εξαρτήματα όπως ένας κινητήρας, ένα κιβώτιο μεταφοράς, μια υδραυλική αντλία και ένα υδραυλικό συμπλέκτη.η κύρια λειτουργία του υδραυλικού συμπλέκτη είναι να εμποδίζει την περιστροφή της αντλίας νερού παθητικά όταν δεν έχει εκπομπήΩς βοηθητική πηγή ενέργειας, η υδραυλική αντλία προμηθεύει κυρίως λάδι στον κινητήρα υδραυλικής κίνησης.αλλάζει επίσης την βαλβίδα κενού της αντλίας αυτο-αρχίζονταςΌταν η αντλία νερού αρχίζει να λειτουργεί, το κενό στο εσωτερικό του σώματος της αντλίας επιτυγχάνεται με την εναλλαγή της υδραυλικής βαλβίδας για να επιτευχθεί ο σκοπός της αυτο-εκκίνησης.
• ★Σύστημα υποβοηθούμενο από κενό:
• Η αντλία κενού είναι μια αντλία κενού χωρίς λάδι που δεν απαιτεί λιπαντική ύδατος ή λάδι.η αντλία αυτοεξάπλωσης και η αντλία κενού λειτουργούν ταυτόχροναΗ αντλία κενού έχει λειτουργία αυτόματης εκκίνησης-αποστολής.Όταν η αρνητική πίεση στον αγωγό εισόδου της αντλίας αυτοεξάπλωσης είναι χαμηλή, η αντλία κενού θα ενεργοποιηθεί αυτόματα. Αυτό ξεπερνά τα μειονεκτήματα των αντλιών κενού που χρησιμοποιούνταν προηγουμένως στην αγορά για αντλίες υποβοηθούμενες από κενό,που λειτουργούν πάντοτε ταυτόχρονα με την αντλία αυτοεξάπλωσης, και είναι πιθανό να προκαλέσει εισροή νερού στην αντλία κενού και βλάβη λόγω λειτουργίας κόπωσης.
• ★Υψηλή ροή:
• Η μέγιστη ροή είναι 800 m3/h, που ισοδυναμεί με την αποστράγγιση του νερού σε μια κανονική πισίνα (περίπου 1750 κυβικά μέτρα) σε 135 λεπτά.
• Υψηλή ανύψωση:
• Η μέγιστη ανύψωση είναι 15 μέτρα.
• Απομακρυσμένο χειρισμό:
• Υιοθετεί ένα ασύρματο σύστημα ευφυούς τηλεχειρισμού, το οποίο μπορεί να συνειδητοποιήσει λειτουργίες όπως τηλεχειρισμός ταξιδιού, εκκίνησης, στάθμευσης, ρύθμισης ταχύτητας, ελέγχου υποστήριξης κενού,και εκκίνηση και διακοπή της αντλίας νερού για αποχέτευση.

4.1 Ολόκληρο το ρομπότ:

Συνολικές διαστάσεις ολόκληρης της μηχανής (mm): ≤ 2800×1800×1700

Δυνατότητα φόρτωσης του πλαισίου κυλιόμενου: ≥3000kg

Τύπος πλαισίου: Πλαισίου στρογγυλοειδούς οχήματος για όλα τα εδάφη

Τρόπος οδήγησης: Υδραυλική μηχανή * 2

Τροχαίο: Τροχαίο από καουτσούκ 320 mm με ενσωματωμένες πλακέτες από χάλυβα και ιμάντες κατά της εκτροχιάσεως

Μέγιστη ταχύτητα οδήγησης: ≥ 5 km/h, ελεγχόμενη με joystick και ρυθμιζόμενη

Μέγιστη ικανότητα αναρρίχησης σε κλίση: ≥32°

Μέγιστο βάθος ρύπανσης: ≥ 500 mm

Το σύνολο του οχήματος είναι εξοπλισμένο με θάλαμο και η μονάδα αντλίας νερού, το σύστημα ελέγχου κ.λπ. είναι όλα εγκατεστημένα μέσα στο θάλαμο.

Για την ευκολία της συντήρησης του κινητήρα, το κάλυμμα του καλύμματος ολόκληρης της μηχανής μπορεί να γυρίσει.

Η ανύψωση αναρρόφησης μπορεί να φθάσει τα 9 μέτρα με τη βοήθεια της αντλίας κενού.

Η ανύψωση αναρρόφησης μιας μίας αντλίας αυτο-εξυγίανσης μπορεί να φτάσει τα 8 μέτρα.

4.2 Το τμήμα ισχύος:

Πρότυπο: Έξικύλινδρος πετρελαιοκινητήρας, ηλεκτρονικά ελεγχόμενη έγχυση καυσίμου

Δύναμη/Αλλακτική ταχύτητα: 125kw/1800r/min

Πρότυπο εκπομπών: ≥Εθνικό IV

Ετικέτα: Weichai

χωρητικότητα δεξαμενής καυσίμου ≥ 140L, η οποία μπορεί να καλύπτει τη συνεχή λειτουργία ολόκληρου του οχήματος για ≥ 8 ώρες.

4.3 Η αντλία νερού:

Τύπος αντλίας νερού: Κεντρική αντλία υποβοηθούμενη με κενό

Μέγιστη κεφαλή ≥ 15m, μέγιστη ανύψωση αναρρόφησης ≥ 7m.

Μέγιστη ροή ≥ 800m3/h

Διάμετρος εισόδου DN250, διάμετρος εξόδου DN200.

Υλικό σώματος αντλίας: ανοξείδωτο χάλυβα.

Η μέγιστη διάμετρος των σωματιδίων που μπορεί να περάσει η τροχιά είναι 100 mm.

Το σώμα της αντλίας είναι εξοπλισμένο με πύλη συντήρησης, πύλη αποχέτευσης νερού και πύλη αποχέτευσης λυμάτων.μπορεί να κλειδωθεί και οι ακαθαρσίες μπορούν να αφαιρεθούν χωρίς να αποσυναρμολογηθεί η αντλίαΗ διάμετρος της θύρας συντήρησης ≥ 150 mm.

Η αντλία νερού είναι εξοπλισμένη με σύστημα προστασίας κατά της ξηρής λειτουργίας χωρίς νερό, το οποίο μπορεί να προστατεύει τον τροχό της αντλίας νερού από ζημιές στην μηχανική σφραγίδα, τον τροχό,και την κοιλότητα της αντλίας όταν δεν υπάρχει υγρό που περιστρέφεται με μεγάλη ταχύτητα στην κοιλότητα της αντλίας.

4.4 Το σύστημα υποβοήθησης κενού:

Η αντλία νερού πρέπει να λειτουργεί ταυτόχρονα με την αντλία κενού και να χρησιμοποιεί την ίδια πηγή ενέργειας (κινητήρας ντίζελ).

Μια υδραυλική αντλία ταχυτήτων είναι εγκατεστημένη στην διεπαφή λήψης ισχύος του κινητήρα και η αντλία ταχυτήτων παρέχει πηγή ενέργειας για τον υδραυλικό κινητήρα της υποβοήθησης κενού.

Η αντλία κενού είναι μια αντλία κενού χωρίς λάδι που δεν απαιτεί λιπαντικό με νερό ή λάδι.Η αντλία κενού έχει λειτουργία αυτόματης εκκίνησης-αποστολής. Όταν η αντλία αυτοεξυγίανσης εκφορτώνει νερό, η αντλία κενού θα σταματήσει αυτόματα. Όταν η αρνητική πίεση στον αγωγό εισόδου της αντλίας αυτοεξυγίανσης είναι χαμηλή,η αντλία κενού θα ξεκινήσει αυτόματαΑυτό ξεπερνά τα μειονεκτήματα των αντλιών κενού που χρησιμοποιούνταν προηγουμένως στην αγορά για τις αντλίες με υποβοηθούμενο κενό, οι οποίες λειτουργούν πάντοτε ταυτόχρονα με την αντλία αυτοκενώσεως.και είναι πιθανό να προκαλέσει εισροή νερού στην αντλία κενού και βλάβη λόγω λειτουργίας κόπωσης.

Μετά την εκκίνηση του κινητήρα, η αντλία κενού και η αντλία νερού λειτουργούν ταυτόχρονα·

υιοθετείται πλήρως αυτόματο σύστημα υποστήριξης κενού, το οποίο διασφαλίζει ότι δεν θα εισέλθει νερό στην κοιλότητα της αντλίας κενού για να προκαλέσει βλάβες ή βλάβες·

Μετά την εξοπλισμό της αντλίας νερού με σύστημα υποστήριξης κενού, υπό την προϋπόθεση λειτουργίας με τη μέγιστη ανύψωση αναρρόφησης, ο χρόνος εξόδου νερού απαιτείται μόνο 30 δευτερόλεπτα.

Η συσκευή αυτο-εξάπλωσης με υποκύκλωμα δεν απαιτεί πρόσθετη πηγή ενέργειας.Ένας ηλεκτρονικός συμπλέκτης είναι τοποθετημένος μεταξύ της τροχαλίδας ζώνης και της αντλίας κενού και συνδέεται με αυτόματο ελεγκτήΟ αυτόματος ελεγκτής διαθέτει αισθητήρα επιπέδου υγρού συνδεδεμένο με την δεξαμενή νερού στο επάνω άκρο της αντλίας αυτοεξάπλωσης.ένα σήμα τροφοδοτείται πίσω στον ελεγκτή για να τον κάνει να ελέγχει τον διαχωρισμό του συμπλέκτη από την τροχαλία ζώνης της αντλίας κενούΜετά τον διαχωρισμό, μόνο το συμπλέκτη και ο κινητήρας ξεκινούν ταυτόχρονα.

Η ανύψωση αναρρόφησης μπορεί να φθάσει τα 9 μέτρα με τη βοήθεια της αντλίας κενού.

Η ανύψωση αναρρόφησης μιας μίας αντλίας αυτο-εξυγίανσης μπορεί να φτάσει τα 8 μέτρα.

4.5 Σωλήνες νερού και διεπαφές

Γρήγοροι συνδετήρες: Η είσοδος και η έξοδος του νερού λαμβάνουν τη μορφή γρήγορων συνδετήρων όπως οι συνδετήρες Paul.Η επιφάνεια της εισόδου νερού είναι ζεστασμένη ή επεξεργασμένη με άλλες καλύτερες μεθόδους για να εξασφαλιστεί η αντίσταση και αντοχή, και η διεπαφή δεν έχει διαρροή αέρα· η έξοδος νερού είναι κατασκευασμένη από κράμα αλουμινίου ή άλλα καλύτερα υλικά.

Σωλήνας εισόδου: Σωλήνας τένοντα DN250 ≥ 6 μέτρα, εξοπλισμένος με αντίστοιχους γρήγορους συνδέσμους, κεφαλή φίλτρου και δίσκο αναρρόφησης νερού χαμηλού επιπέδου.

4.6 Σωλήνες νερού:

Εξοπλίζεται με σωλήνες αποστράγγισης DN200 ≥ 100 μέτρα (σωλήνες πυρκαγιάς, ≥ 25 μέτρα/τυλίγμα).

4.6 Το σύστημα ελέγχου

Υιοθετήστε ένα ασύρματο έξυπνο σύστημα τηλεχειρισμού, το οποίο μπορεί να συνειδητοποιήσει λειτουργίες όπως ο τηλεχειρισμός του ταξιδιού, η εκκίνηση, η διακοπή, ο ρυθμός ταχύτητας, ο έλεγχος υποβοήθησης κενού,και εκκίνηση και διακοπή της αντλίας νερού για αποχέτευση.

Απόσταση τηλεχειρισμού ≥ 200 m.

Το τηλεχειριστήριο είναι εξοπλισμένο με 2 μπαταρίες, οι οποίες μπορούν να αντικατασταθούν γρήγορα.

Το τηλεχειριστήριο μπορεί να εμφανίσει παραμέτρους όπως η θερμοκρασία του πετρελαίου ντίζελ, η θερμοκρασία του πετρελαίου κινητήρα, η θερμοκρασία του υδραυλικού πετρελαίου, η πίεση του υδραυλικού πετρελαίου, η θερμοκρασία του νερού ψύξης,και η ισχύς της μπαταρίας της άκρης του αμαξώματος του ρομπότ, και μπορεί να εκδώσει μια εντολή συναγερμού όταν ανιχνευθεί κάποιο σφάλμα.

Ο πίνακας χειρισμού του τηλεχειριστή είναι εφοδιασμένος με ένα κουμπί "Απαγόρευση έκτακτης ανάγκης".

Το άκρο του αμαξώματος του οχήματος είναι εξοπλισμένο με διακόπτη κύριας μπαταρίας για να αποτρέπεται η διαρροή ηλεκτρικής ενέργειας από τη μπαταρία κατά τη διάρκεια της μακροχρόνιας αποθήκευσης.

Ο πίνακας χειρισμού της άκρης του αμαξώματος του οχήματος είναι εφοδιασμένος με ένα κουμπί "Στάση έκτακτης ανάγκης", ένα κλειδί ανάφλεξης και ένα υδραυλικό σύστημα μετρητή πίεσης πετρελαίου.

Ο πίνακας χειρισμού της άκρης του αμαξώματος του οχήματος διατηρεί μια διεπαφή φόρτισης μπαταρίας, η οποία έχει τη μορφή γρήγορης σύνδεσης και αποσύνδεσης και το ρεύμα φόρτισης δεν είναι μικρότερο από 25A·ο φορτιστής αυτός χρησιμοποιείται κυρίως για την τακτική φόρτιση της μπαταρίας για να αποφευχθεί η αδυναμία χρήσης της λόγω απώλειας ισχύος μετά από μακροχρόνια μη χρήση..
