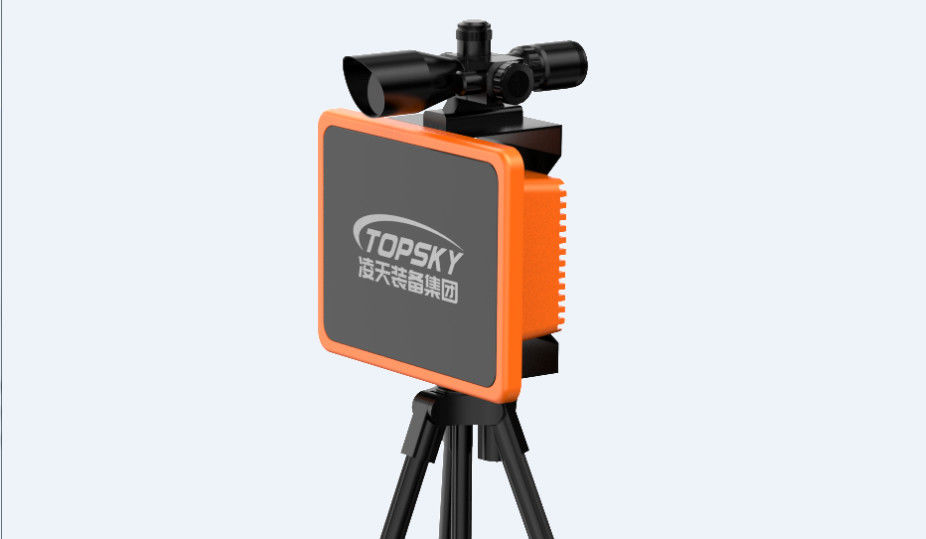

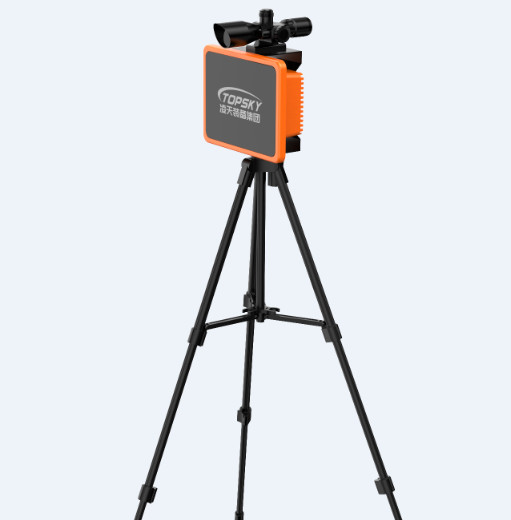

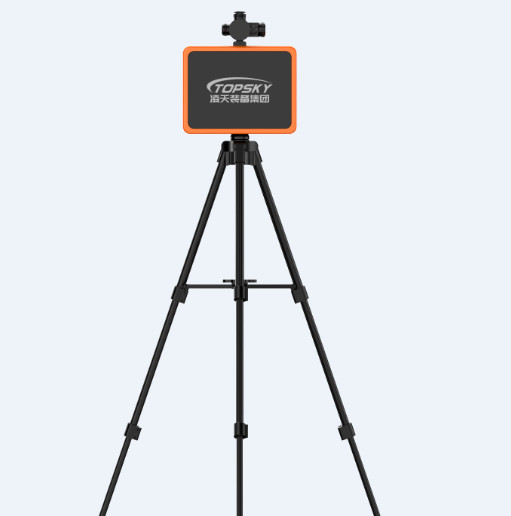

Ράδαρα παρακολούθησης παραμόρφωσης κτιρίων PSR-400L

Το ραντάρ παρακολούθησης της μετατόπισης παραμόρφωσης κτιρίου PSR-400L βασίζεται σε τεχνολογία τηλεανίχνευσης μικροκυμάτων και τεχνολογία παρεμβολών φάσης, η οποία μπορεί να μετρήσει εξ αποστάσεως και χωρίς επαφή την μετατόπιση,εκτροπήΗ συνεχής παρακολούθηση δεικτών όπως η επίπτωση, με τα πλεονεκτήματα της ταχείας κινητής ανάπτυξης, της ακρίβειας παρακολούθησης παραμόρφωσης σε επίπεδο sub millimeter,χωρίς επαφή, χωρίς να επηρεάζεται από καπνό, σκόνη και φωτιά, υψηλό ρυθμό ενημέρωσης δεδομένων, δυνατότητα παρακολούθησης ολόκληρου του κτιρίου και συνεργασία πολλών μηχανών.Δεν επηρεάζεται από κλιματικές συνθήκες όπως η βροχή., χιόνι, ομίχλη και χαμηλή φωτεινότητα, όπως αργά τη νύχτα, η οποία ευνοεί την έγκαιρη προειδοποίηση και την συναγερμό σε πραγματικό χρόνο ενδεχόμενης κατάρρευσης κτιρίου ή σοβαρής δομικής βλάβης,αποτελεσματική διασφάλιση της ασφάλειας του προσωπικού διάσωσης

●Ανοιχτά ορυχεία, γεωλογικές κατολισθήσεις/καταρρεύσεις, διάσωση σε περίπτωση έκτακτης ανάγκης, φράγματα διατήρησης του νερού, καταβύθιση των πόλεων

●Μετρό, μεγάλες γέφυρες, πολυώρια κτίρια, πύργοι ανεμογεννητριών, σιδηροδρομικές πλαγιές

1. ★ Ανίχνευση υπερυψωμένης απόστασης και ευρείας εμβέλειας

400 μέτρα μακριά, και η ακρίβεια παρακολούθησης δεν επηρεάζεται από την απόσταση

2. ★ Παρακολούθηση υπερυψωμένης παραμόρφωσης

Μέχρι 0.1mm υπο-μιλιμετρική ακρίβεια, ακριβής παρακολούθηση των πρώιμων λεπτών παραμορφώσεων, ταχύτερη και πιο ακριβής προειδοποίηση

3. ★ Ανίχνευση υπερυψωμένης κάμψης

Υψηλή ακρίβεια 0,05 mm

4. ★ Όλη μέρα, σε κάθε καιρό, πλήρως αυτοματοποιημένη ανίχνευση

Μπορεί να ανιχνεύσει 24/7, 24/7, πλήρως αυτοματοποιημένο

5. ★ Πολλαπλή έξοδος σήματος

485 έξοδος σήματος, οι χρήστες μπορούν να μεταδίδουν ασύρματα μέσω 4G IoT ενότητες, καθιστώντας εύκολη τη σύνδεση με τις πλατφόρμες cloud των χρηστών

6. ★ Σύγχρονη μέτρηση πολλών στόχων

Μια συσκευή μπορεί να μετρήσει ταυτόχρονα πολλούς στόχους συγχρονικά.

4.1 Παραμέτρους υποδοχής:

• Μέθοδος μέτρησης: μέτρηση χωρίς επαφή
• ★ Μέγιστη απόσταση παρακολούθησης: ≥ 400m
• ★ Ακρίβεια παρακολούθησης παραμόρφωσης: ≤ 0,1 mm sub millimeter level
• Συχνότητα λήψης δεδομένων: 10Hz/20Hz/50Hz/100Hz/200Hz, ρυθμιζόμενη σε πολλαπλά επίπεδα
• Πεδίο παρακολούθησης: ≥ 30 °
• Στροφή ρύθμισης της στροφής ηλεκτρικού ελέγχου: ≥ ± 45 °
• Ακρίβεια ανίχνευσης κάμψης: ± 0,05 mm
• Συνθήκες παρακολούθησης: 24ωρη, πλήρως αυτόματη ανίχνευση
• Αριθμός σημείων μέτρησης: ≤ 5
• Διασύνδεση δεδομένων: RS485 και ασύρματη μετάδοση
• Κάμερα: 1 κάμερα υψηλής ευκρίνειας
• Απαιτούμενη παροχή ρεύματος: DC 12V
• Κατανάλωση ισχύος ολόκληρης της μηχανής: ≤ 20W
• Επίπεδο προστασίας: IP66.
• θερμοκρασία λειτουργίας: -30 °C -60 °C·
• Βάρος του εξοπλισμού: ≤ 5 kg

4.2 Παραμέτρους λογισμικού:

• Το τοπικό άκρο εκτελεί απευθείας την απόκτηση δεδομένων και την επεξεργασία παραμόρφωσης, ολοκληρώνοντας την αυτοματοποιημένη επεξεργασία της απεικόνισης ηχώ ραντάρ, επεξεργασία παρεμβολών και μικρή αντιστροφή παραμόρφωσης
• Εξοπλισμένο με λειτουργία χρονομέτρησης του δορυφορικού συστήματος πλοήγησης επιπέδου ατομικού ρολογιού Beidou, με ακρίβεια συχνότητας καλύτερη από ± 0,5ppb (αποτελέσματα μέτρησης 24 ωρών)
• Σύστημα ραντάρ ενσωματωμένη κάμερα για παρακολούθηση σκηνής, χωρίς εκτεθειμένη γραμμή σύνδεσης μεταξύ κάμερας και συστήματος ραντάρ.Η διεπαφή λειτουργίας παρακολούθησης βίντεο είναι ενσωματωμένη με την διεπαφή συστήματος ελέγχου συστήματος ραντάρ, επιτρέποντας τη λήψη εικόνων σκηνής μέσω της διεπαφής του συστήματος ελέγχου του συστήματος ραντάρ
• Λειτουργία παρακολούθησης μετατόπισης πολλαπλών σημείων: Η συσκευή υποστηρίζει την ταυτόχρονη ρύθμιση πολλαπλών σημείων παρακολούθησης στην ανώτερη διεπαφή λογισμικού υπολογιστή για την παρακολούθηση των αλλαγών μετατόπισης
• Λειτουργία εμφάνισης αποτελεσμάτων παρακολούθησης: Η συσκευή υποστηρίζει την εμφάνιση αποτελεσμάτων παρακολούθησης σε πραγματικό χρόνο στην άνω διεπαφή λογισμικού υπολογιστή.Και να υποστηρίξει την εμφάνιση σε πραγματικό χρόνο των δυναμικών καμπυλών κάμψης κάθε σημείου παρακολούθησης στην άνω διεπαφή λογισμικού υπολογιστή
• Λειτουργία ρύθμισης απόστασης παρακολούθησης: Η συσκευή υποστηρίζει τη ρύθμιση της απόστασης παρακολούθησης του κοντινού και της απόστασης του απομακρυσμένου μέρους στο ανώτερο περιβάλλον λογισμικού υπολογιστή
• Λειτουργία διαχείρισης σημείων παρακολούθησης: Η συσκευή υποστηρίζει την προσθήκη, επιλογή και διαγραφή σημείων παρακολούθησης στην ανώτερη διεπαφή λογισμικού υπολογιστή
• Λειτουργία συναγερμού: διαθέτει λειτουργία συναγερμού ήχου και φωτός.η συσκευή συναγερμού ήχου και φωτός του εξοπλισμού πρέπει να εκπέμπει αμέσως μήνυμα συναγερμού.
