Δομή προϊόντος

Επισκόπηση του προϊόντος

1- Κύρια λειτουργίες: Το σκάφος του αντιαεροπορικού ρομπότ χρησιμοποιεί ηλεκτρική ενέργεια από μπαταρία λιθίου ως πηγή ενέργειας και χρησιμοποιεί ασύρματο τηλεχειριστήριο για να το ελέγχει από απόσταση,που μπορούν να μεταφέρονται σε διάφορες μορφές, και η σχεδίαση περιστροφής in situ μπορεί να κάνει τη λειτουργία πιο ευέλικτη.

2.Σενάριο χρήσης: Η ανθεκτική σε έκρηξη μηχανή μπορεί να χρησιμοποιηθεί σε διάφορες μεγάλες πετροχημικές επιχειρήσεις, σήραγγες, μετρό και άλλα αυξανόμενα πετρελαϊκά αέρια, διαρροές τοξικών αερίων και έκρηξη, σήραγγες,κατάρρευση του μετρό και άλλες καταστροφές και κρυμμένους κινδύνους.

Πεδίο εφαρμογής

• Μεγάλες πετροχημικές επιχειρήσεις, διάσωση από πυρκαγιά σε σήραγγες και μετρό
• Διάσωση στον τόπο επικίνδυνης πυρκαγιάς ή καπνού
• Διάσωση πετρελαίου, φυσικού αερίου, διαρροής τοξικών αερίων και έκρηξης, σήραγγας, κατάρρευσης του μετρό κλπ.

Χαρακτηριστικά

1. Ισχυρή ικανότητα πυρόσβεσης

2Ο σχεδιασμός του κανόνι νερού με μεγάλη ροή μπορεί να αλλάξει μια ποικιλία μορφών ψεκασμού νερού και η ταχύτητα ροής ψεκασμού μπορεί να ρυθμιστεί και η εμβέλεια πυροβολισμού είναι υψηλή.που μπορεί να ανταποκρίνεται στις εργασίες πυρόσβεσης σε μεγάλα χώρια

3Υψηλό επίπεδο προστασίας

4Το συνολικό επίπεδο προστασίας είναι IP67

5Η προστασία του πλαισίου είναι IP68

6Υπάρχουν πολλοί τύποι ανίχνευσης τοξικών και επιβλαβών αερίων.

7. Να φθάσει σε 8 αέρια και 2 περιβαλλοντικές παραμέτρους

8Δυνατή δύναμη.

9. Δυνατή ικανότητα να τραβάει σωλήνες, μπορεί να τραβήξει 680 σωλήνες ταυτόχρονα

10Πολυλειτουργική χρήση

11. Έχουν τις λειτουργίες της πυρκαγιάς, της αναγνώρισης, της μεταφοράς, ειδικά εξοπλισμού διάσωσης και υλικών όπως εξοπλισμός σωλήνων (όπως: σωλήνες, μάσκες αερίου,Αναπνευστικά αέρα υπέρ πίεσης, πυρόστακτα ρούχα, εργαλεία κατεδάφισης και άλλο εξοπλισμό)

12. Πρόσβαση στην πλατφόρμα cloud του δικτύου ρομπότ

Οι πληροφορίες για την τοποθεσία, την ισχύ, τον ήχο, το βίντεο, την ανίχνευση του περιβάλλοντος αερίου και άλλες πληροφορίες κατάστασης σε πραγματικό χρόνο του ρομπότ μπορούν να μεταδίδονται στο σύννεφο μέσω του δικτύου 4G/5G,και μπορούν να προβάλλονται στο παρασκήνιο PC και κινητά τερματικά

Τεχνικές παραμέτρους

4.1 Μηχανή ρομπότ:

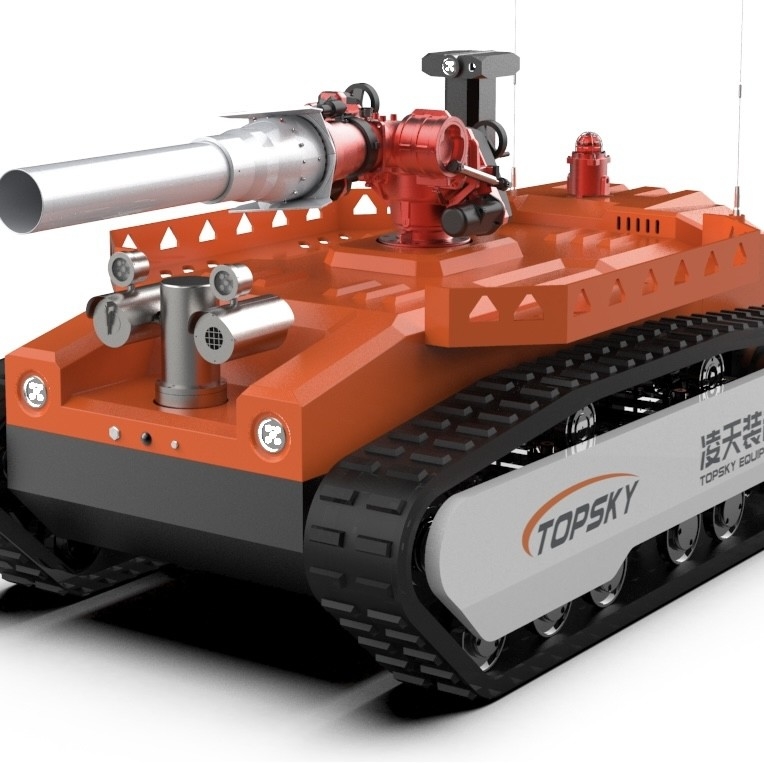

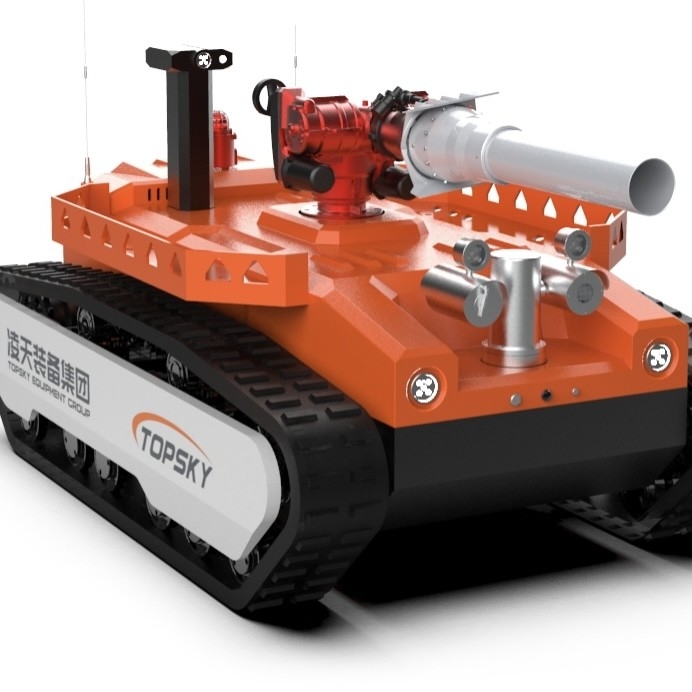

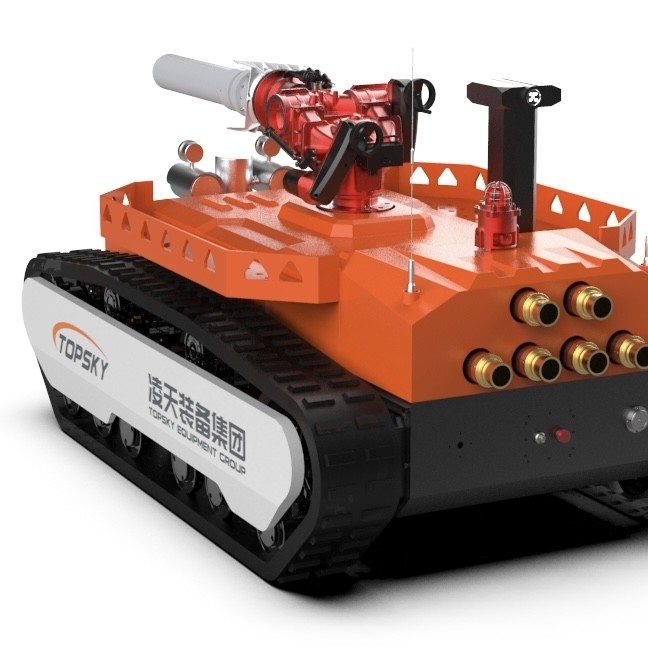

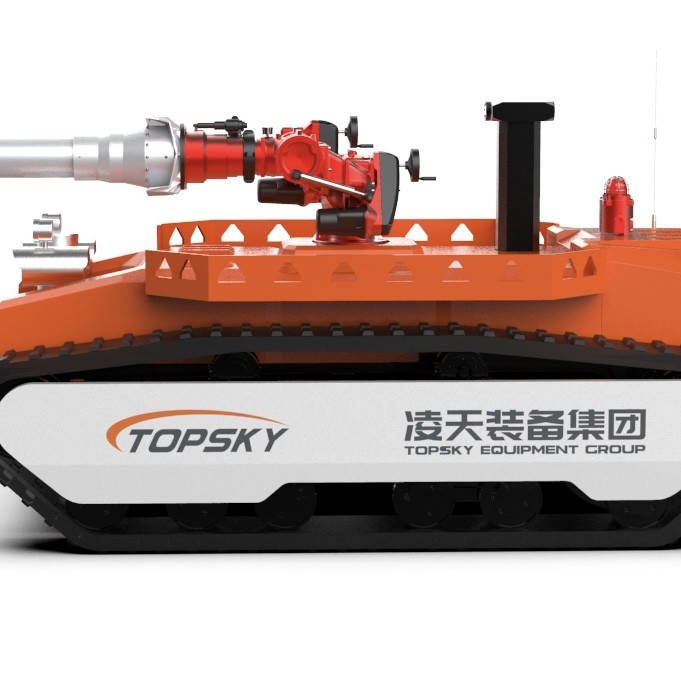

1Ονομασία: ανθεκτικός σε έκρηξη ανιχνευτικός ρομπότ πυρόσβεσης

2. Μοντέλο: RXR-MC200BD

3- βασικές λειτουργίες: πυρόσβεση, αναγνώριση με ήχο και βίντεο, αναγνώριση τοξικών και επιβλαβών αερίων και αναγνώριση του περιβάλλοντος σε περιοχές καταστροφής·

4Εφαρμογή του προτύπου της πυροσβεστικής βιομηχανίας: GA 892.1-2010 Πυροσβεστικός ρομπότ Μέρος 1 Γενικές τεχνικές προϋποθέσεις

5. εφαρμογή προτύπων ανθεκτικότητας σε έκρηξη: GB3836.1 2010 "Εκρηκτικά ατμόσφαιρα Μέρος 1: Γενικές απαιτήσεις για τον εξοπλισμό Ι", σύμφωνα με την GB3836. 1-2010 Εκρηκτικά ατμόσφαιρα Μέρος 2:Εξοπλισμός που προστατεύεται από πυρόστακτα περίβλημα, CB3836. 4 2010 Εθνικό Πρότυπο για τις εκρηκτικές ατμόσφαιρες Μέρος 4: Εσωτερικά ασφαλείς εξοπλισμός προστασίας

6- Τύπος ανθεκτικός στις εκρήξεις: μηχανή ρομπότ Exd [ib] II. B T4 Gb

7Επίπεδο προστασίας: IP68 επίπεδο προστασίας του σώματος του ρομπότ, IP67 επίπεδο προστασίας του σώματος του ρομπότ

8Δύναμη: μπαταρία λιθίου, 100Ah

9Μέγεθος: μήκος 2772mm × πλάτος 1695mm × ύψος 1540mm

10Διάμετρος του τιμονιού: περιστροφή in situ

11Βάρος: 3190kg

12- Έλξη: 22.3kN

13Μέγιστη ροή: 200L/s (150L/s~200L/s προσαρμογή ροής)

14- Γραμμική μέγιστη ταχύτητα: ≥1,43m/s, σταθερή αλλαγή ταχύτητας με τηλεχειρισμό

15- Κατευθεία απόκλιση: ≤ 0,44%

16Ικανότητα αναρρίχησης: 83,9% (ή 40°)

17Υψόμετρο εμποδίου: 380 mm

18Γωνία σταθεροποίησης κυλίνδρου: ≥ 40 μοίρες

19Βαρύτητα ράβδου: 600 mm (χωρίς νερό για 1 ώρα υπό κανονική πίεση)

20- Συνεχής χρόνος πορείας: 3 ώρες

21- Διάρκεια εργασίας αξιοπιστίας: 16 ώρες συνεχής δοκιμή σταθερότητας και αξιοπιστίας

22Απόσταση τηλεχειρισμού: 1000m

23Απόσταση μετάδοσης βίντεο: 1000 μέτρα.

24. χωρητικότητα φορτίου: με δικό του πλαίσιο φορτίου, το οποίο μπορεί να μεταφέρει υλικά ανακούφισης (όπως: σωλήνες, μάσκες αερίου, αναπνευστικά αεραγωγών πίεσης, ανθεκτικά ρούχα,εργαλεία κατεδαφισμού και άλλο εξοπλισμό) στον τόπο της καταστροφήςΤα εμπόδια κ.λπ. μπορούν να ρυμουλκούνται με τη βοήθεια ενός δακτυλίου ρυμούλκησης.

25 Πανοραμική λειτουργία παρακολούθησης: η εικόνα 360 μοιρών του σώματος του ρομπότ μπορεί να προβάλλεται εξ αποστάσεως

26. λειτουργία εμφάνισης στάσης: ανίχνευση σε πραγματικό χρόνο της γωνίας κλίσης του ρομπότ, γωνία κύλισης, γωνία αζιμούθου, βολική για τον χειριστή να προσπαθήσει να κατανοήσει την κατάσταση του ρομπότ,πίσω στην τιμή του τερματικού τηλεχειρισμού, για να κάνετε το επόμενο βήμα της σωστής λειτουργίας εντολής

27.Αυτόνομη λειτουργία αποφυγής εμποδίων: όταν συναντάτε εμπόδια εντός 2 μέτρων μπροστά, η ταχύτητα μειώνεται κατά το ήμισυ, και όταν συναντάτε εμπόδια εντός 1 μέτρου,Θα σταματήσει αυτόματα να προχωράει.

28 Λειτουργία αυτόματης ψύξης με ψεκασμό: με τριεπίπεδο σκελετό νερού, σχεδιασμό αυτοψύξης με ψύξη, ψύξη με ψύξη του σώματος του ρομπότ, σχηματίζουν μια κάλυψη σκελετού νερού ολόκληρου του ρομπότ,και να διασφαλίσει ότι η μπαταρίαΗ θερμοκρασία συναγερμού μπορεί να ρυθμιστεί από τον χρήστη.

29.Αυτόματη παραγωγή ενέργειας και λειτουργία αυτόματης καταστολής της ανάδρομης ενέργειας: Ο κύριος κινητήρας του ρομπότ υιοθετεί φρένα παραγωγής ενέργειας, η οποία σβήνεται στην ψεκασμό νερού

30. Ρομποτικό ελκυστήρα (προαιρετικό): Το ελκυστήρα για το ρομπότ πυρόσβεσης πρέπει να είναι κατασκευασμένο από φλόγας, αντιστατικό,ανθεκτικό σε υψηλές θερμοκρασίες καουτσούκ (η παράμετρος αυτή συνάδει με την έκθεση δοκιμής του Εθνικού Κέντρου Ελέγχου Ποιότητας και Ελέγχου Προϊόντων Ασφάλειας Ανθρακωρυχείων)Το εσωτερικό της τροχιάς είναι ένα μεταλλικό σκελετό. Έχει σχεδιασμό προστασίας κατά των εκτροχιασμών.

31. Δυνατότητα ζεύξης ζεύξης αδιάβροχο ζεύγος (προαιρετικό): Μέσω της διπλής καθολικής δομής μπορεί να περιστρέφεται 360 μοίρες για να αποτρέψει τη σωλήνα νερού από το ζεύγος

32. Αυτοματοποιημένη αποχέτευση του σωλήνα (προαιρετική): η λειτουργία τηλεχειρισμού συνειδητοποιεί την αυτόματη αποχέτευση του σωλήνα για να εξασφαλίσει ότι το ρομπότ μπορεί να επιστρέψει ελαφρώς μετά την ολοκλήρωση της εργασίας

33Τερματικό ελέγχου: τρισδιάστατο τερματικό τηλεχειρισμού τύπου κουτιού.

4.2 Ρομποτικό σύστημα πυρόσβεσης:

1Πυροβόλο κανόνι: εισαγόμενο πυροβόλο κανόνι

2Τύπος πυροσβεστικού: νερό ή αφρό

3Υλικό: Σώμα όπλου - ανοξείδωτο χάλυβα, κεφαλή όπλου - σκληρή οξείδωση από κράμα αλουμινίου

4. Εργασιακή πίεση ((Mpa):1.18 (Mpa)

5Μέθοδος ψεκασμού: ψεκασμός νερού με επίπεδο πάγο, συνεχές ρεύμα, αφρό χαμηλής μεγέθυνσης

6. ροή νερού/φουσκάλου: 200L/s (150L/s~200L/s προσαρμογή ροής)

7Διάστημα (m): ≥ 128m (νερό) ≥ 125m (φούσκας)

8Γωνία περιστροφής: οριζόντια -90°~ 90°, κάθετη -10°~ 69°

9Μέγιστη γωνία ψεκασμού: Μπορεί να ψεκαστεί επίπεδη, καλύπτοντας μια πολύ μεγάλη περιοχή πλάτους 45 μέτρων

10.Σφουγγαρισμένο κανόνι σωλήνα: Το σωλήνα αφρού μπορεί να αντικατασταθεί, και η μέθοδος αντικατάστασης είναι βιαστική σύνδεση με νήματα, και το πυροβόλο κανόνι νερού μπορεί να ψεκάσει νερό, αφρό και αναμεμειγμένο υγρό,ώστε ένα κανόνι να μπορεί να χρησιμοποιηθεί για πολλαπλούς σκοπούς., και δεν χρειάζεται να αποσυναρμολογείται ο κύλινδρος αφρού κατά τη μετάβαση μεταξύ των τρόπων ισοπέδωσης συνεχούς ρεύματος και του συστήματος ισοπέδωσης πάπιας.

4.3 Σύστημα αναγνώρισης ρομπότ:

Με τη διαμόρφωση μετρητών αερίου, μονάδων παρακολούθησης του περιβάλλοντος, υπέρυθρων καμερών, 360° περιπολίας ορατού φωτός και υπέρυθρων συστημάτων θερμικής απεικόνισης, συλλέκτες και άλλου εξοπλισμού επί του σκάφους,μπορεί να διεξάγει εξ αποστάσεως αναγνώριση τοξικών και επιβλαβών αερίων στον τόπο του ατυχήματος, περιβαλλοντικές συνθήκες, βίντεο και ήχο στην περιοχή της καταστροφής·Η ανυψωτική πλατφόρμα αντοχής σε έκρηξη είναι εξοπλισμένη με αισθητήρες ανίχνευσης περιβάλλοντος και κάμερες για τη μέτρηση και ανάλυση τοξικών και εύφλεκτων αερίων, ηχητικό και βίντεο, και το περιβάλλον σε διαφορετικά ύψη στο χώρο.

Μονάδα ανίχνευσης του αερίου και του περιβάλλοντος: εξοπλισμένη με ασύρματο σύστημα ταχείας ανίχνευσης για διάσωση σε περίπτωση έκτακτης ανάγκης και ανιχνευτή θερμοκρασίας και υγρασίας που μπορεί να ανιχνεύσει: CO2: 0-5%VOL

CH4: 0-100%VOL

CO: 0-1000 ppm

H2S: 0-100 ppm

CL2: 0-1000 ppm

NH3: 0-100 ppm

O2: 0-30% O2

H2: 0-1000 ppm

Περιοχή θερμοκρασίας: -25°C έως 60°C

Περιοχή υγρασίας: 0% RH έως 90% RH

Λειτουργία μέτρησης θερμοκρασίας υπέρυθρου:το εσωτερικό και το εξωτερικό του οχήματος είναι εξοπλισμένα με αισθητήρες μέτρησης θερμοκρασίας υπέρυθρου για την παρακολούθηση της εσωτερικής θερμοκρασίας του αμαξώματος του οχήματος και της θερμοκρασίας επί τόπου (-50-350°C)
